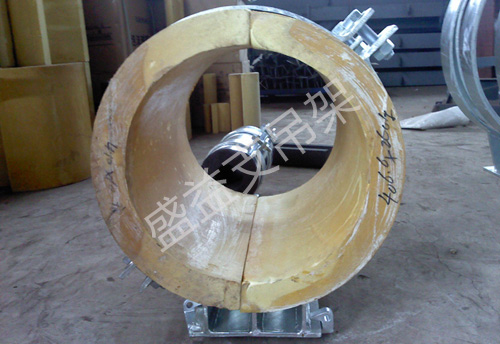

保溫管托
　　　　　　　　　　　　　　　　　　
保溫管托采用獨特結構將管架部位與環境溫度隔絕開來，大大地降低了管架熱損，從而解決了石油、化工企業長輸高、中、低壓蒸汽管線溫降過大而影響生產的問題，得到了廣大用戶的認可。
　　　SYBW系列高效隔熱支吊架是我公司與高校、科研設計院所等機構聯合組織專業技術力量， 結合石化企業熱力管道設計、施工、安裝、運行中的實際問題，消化吸收國內外有關技術，應用傳熱基本理論，通過仿真試驗，選用合適的材料，開發出的高科技產品。對于熱力管網復雜的 受力工況，能滿足抗壓、抗扭、抗彎、抗剪強度的需要。其合理的結構使支吊架與管道整體保溫 融為一體，從根本上消除“熱橋”。支吊架整體導熱系數達到國內外隔熱管托制作標準水平，最大值不超過0.15 W/mK。多年實際使用證明該支吊架達到設計要求，蒸汽管道熱損明顯降低，管系“末端”蒸汽品質有效提高，對解決石油化工、冶金、電力企業髙、中壓蒸汽長距離管道 輸送的溫降問題起到了至關重要的作用，滿足了用戶要求。
　　　此外，為減少管托與管架之間的摩擦力，在管托底部設有結構新穎的改性聚四氟乙烯一不銹鋼摩擦副，解決了在管托熱位 移過程中因腐蝕、銹斑帶來摩擦推力增大而對管系安全產生不良影響的問題，在石化、冶金、電力行業得到廣泛應用。
滑動管托）
　　　　　　　　　　　　　　　　　
滑動管托采用新型復合聚四氟乙烯滑片和鏡面不銹鋼材料的摩擦副，使底座摩擦力大大降低，確保管線的安全運行。

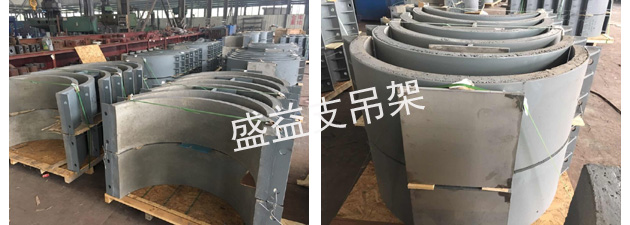

高效隔熱管托
　　　　　　　　　　　　　　　　　　
1、簡介：
集中供熱可以降低能耗，產生巨大的環保效益。隨著集中供熱范圍的擴大，尤其是在蒸汽供熱系統中，蒸汽輸送管線越來越長，對壓降、溫降要求也越來越高。有資料記載，近年來已建高壓蒸汽(P10.0 MPa，t540°C)輸送管道已長達3公里，中壓蒸汽(P4. 0 MPa, t450°C)輸送管道長度已達6公里。 實踐證明，蒸汽長距離管道輸送，壓降問題較易解決，而溫降問題不易解決，導致高、中壓 蒸汽送到用戶時溫度滿足不了要求，要么進裝置前需再過熱，要么所帶汽輪機降參數運行，給裝置安全、經濟生產帶來隱患。 隨著各種新型保溫材料的開發，保溫結構的合理設計，管道的保溫已達到一定水平。作為管道主要支撐件的管道支吊架，一般采用傳統結構，且沒有絕熱措施。經測試，管道支吊架熱損失要占管道總熱損15%，加上管道支吊架引起保溫材料不連續而形成的熱橋，其總熱損失高達近20%。 近年來，國內外非常重視對隔熱支吊架的研究、開發。日本的“昭和株式會社”、美國的 “PIPE STIELDS”公司、德國的慕尼黑絕熱研究所、BERNECKER和WILLICH公司均在隔熱支吊架研究方面取得了一定的成果。
2、產品介紹：
SYBW系列高效隔熱支吊架是我公司與高校、科研設計院所等機構聯合組織專業技術力量， 結合石化企業熱力管道設計、施工、安裝、運行中的實際問題，消化吸收國內外有關技術，應用傳熱基本理論，通過仿真試驗，選用合適的材料，開發出的高科技產品。對于熱力管網復雜的 受力工況，能滿足抗壓、抗扭、抗彎、抗剪強度的需要。其合理的結構使支吊架與管道整體保溫 融為一體，從根本上消除“熱橋”。支吊架整體導熱系數達到國內外隔熱管托制作先進水平，最大值不超過0.15 W/mK。多年實際使用證明該支吊架達到設計要求，蒸汽管道熱損明顯降低，管系“末端”蒸汽品質有效提高，對解決石油化工、冶金、電力企業髙、中壓蒸汽長距離管道 輸送的溫降問題起到了至關重要的作用，滿足了用戶要求。此外，為減少管托與管架之間的摩擦力，在管托底部設有結構新穎的改性聚四氟乙烯一不銹鋼摩擦副，有效地解決了在管托熱位 移過程中因腐蝕、銹斑帶來摩擦推力增大而對管系安全產生不良影響的問題，深受設計部門、廠礦企業歡迎，在石化、冶金、電力行業廣泛應用。
3、適用范圍
本產品適用于溫度≤540°C的蒸汽及其它介質的輸送管道。
對輸送介質溫度540°C?1000°C的管道，本公司可根據具體參數特殊設計、制造，滿足用 戶需要。
本產品的底板長度、抗壓、抗折強度按一般管道跨距設計，工程選用時可按用戶實際使用條件進行復核和調整。
4、型號說明：產品型號由六部分組成：
1）、支吊架代號：高效隔熱支吊架SYBW
2）、支吊架形式：滑動管托 H、 固定管托 G、 徑向限位管托 JX、 軸向限位管托 ZX、 剛性吊架 D
3）、適用溫度范圍：t≤540°C A、 t≤450°C B T=80、 t≤350°C C T=50
4）、摩擦副結構： 四氟摩擦副 F、 其它不標記
5）、管道公稱直徑:管道公稱直徑數值，單位mm
6）、管托底板長度或吊架長度： 底板長度： 300mm 、 不標記； 其 余: 底板長度L值、 單位mm； 吊架長度: 吊架長度L值 、 單位mm
例：
(1)選用設計溫度540°C、DN300高效隔熱帶四氟摩擦副滑動管托、管托底板長 300mm,型號為:SYBWHAF - 300。
(2)選用設計溫度350°C、DN400徑向限位高效隔熱管托、管托底板長400mm，型號為:SYBWJXC-400-400。
(3)選用設計溫度350°C、DN400軸向限位高效隔熱管托、卡腿間距300mm，型號為： SYBWZXC - 400 -300 。
(4)選用設計溫度450°C、DN150高效隔熱吊架，吊架長度為800，型號為：SYBWDB- 150-800。
5、訂貨須知
5.1用戶訂貨時請?zhí)顚懜咝Ц魺嶂У跫苡嗀洍l件表(見附表），我公司依據該訂貨表生產供貨。
5.2根據用戶要求，我公司可派技術人員現場指導安裝、施工。
5.3根據用戶的特殊需要，我公司可以設計、加工其它規格的高效隔熱支吊架。
